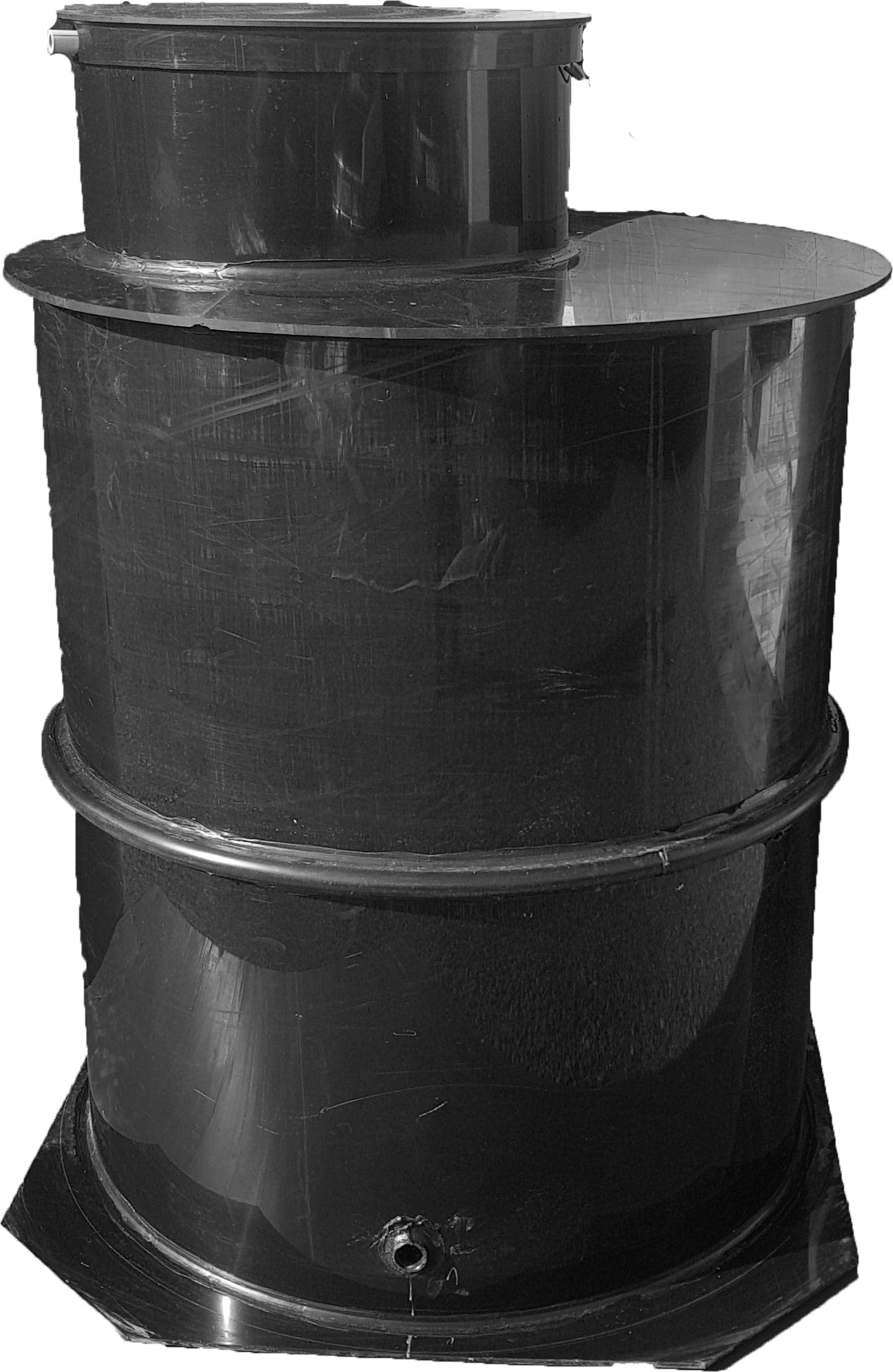

Vodoměrná šachta kruhová

Montážní návod vodoměrná šachta kruhová ke stažení zde.

Technické nákresy vodoměrná šachta kruhová ke stažení zde.

K instalaci vodoměru, významně vzdálených od vodovodního řádu, tam kde je umístění vodoměru v rodinném domu nebo rekreačním objektu problematické je vhodná vodoměrná šachta (podzemní plastová nádrž). Je uložena pod úroveň terénu v nezámrzné hloubce. Konstrukce vzhledem k osazení protiskluznými nášlapy je přístupné a umožňuje servis po celý rok a v čistém prostředí. Tvar a velikost vodoměrné šachty by před vybráním z typů bylo vhodné zkonzultovat s příslušnou vodárenskou společností. V nabídce máme také zamykání revizního komínu.

Náš e-shop Kraťas plast nabízí všechny plastové podzemní nádrže z primárního polypropylenu - prvoplastu bez příměsi recyklátu, obsahující konstrukční polypropylen - světlá barva plastu a technický polypropylen - černá nebo oranžová barva plastu. Výrobce dodává primární polypropylen v široké škále barev dle RAL (od bílé po černou). Výrobce garantuje u nádrží z primárního polypropylenu prvotřídní kvalitu a požadované vlastnosti jako dlouhou životnost nádrží viz. článek zde.

Instalace samonosné vodoměrné šachty je nevhodná do míst s výskytem spodní vody a do míst s předpokládaným působením vnějších tlaků (blízkost pojezdové cesty, vsakovací nádrže atd...). Konstrukce zajišťuje statiku šachty (plastové výztuhy horní desky, prstence), maximální nosnost zeminy nad horní deskou je 30cm. Pokud by bylo potřeba vodoměrnou šachtu uložit hlouběji, bylo by potřeba statikem navrhnout stavební opatření, s ohledem na zatížení horní strany. Po instalaci je samonosná vodoměrná šachta pouze pochozí.

Samonosné vodoměrné šachty jsou běžně nabízené. Pokud zákazník potřebuje usazení v místech s výskytem spodní vody, můžeme nabídnout, šachty k obetonování nebo dvouplášťové.

Šachta je opatřena protiskluznými nášlapy, revizním komínem o průměru 60 cm o výšce 20 cm (zdarma max. 30 cm) a krycím poklopem a těsnícími průchodkami pro vodoměr. Do šachty lze umístit 2 vodoměry vedle sebe, přičemž vnitřní prostor má dostatečné parametry pro manipulaci (v ceně průchodky pro 1 vodoměr).

Jakmile zákazník učiní objednávku, obdrží emailem schéma neboli technický nákres do kterého uvede požadovanou polohu, výškové umístění, výšku revizního komínu, průměr nátoku a odtoku a jiné požadavky. Poté zákazník pošle zpět k dodavateli.

K vodoměrné šachtě obdržíte všechny potřebné dokumenty pro kolaudaci, tj. protokol o 100% nepropustnosti a vodotěsnosti nádrže, prohlášení o shodě, záruční list, montážní návod.

Vodoměrná šachta - nákres šachty

Nákres vodoměrná šachta kruhová / hranatá a montážní návod naleznete ke stažení v pdf. zde.
